1. Introducción: ¿Qué es una antena?

Una antena es un transductor electrónico central y un componente clave indispensable de todos los sistemas de comunicación inalámbrica. Esencialmente, actúa como un puente entre las señales eléctricas guiadas y las ondas electromagnéticas del espacio libre. Convierte las señales eléctricas de corriente alterna (ca) generadas por los equipos de comunicación en ondas electromagnéticas para la radiación exterior durante la transmisión de señales; Por el contrario, captura ondas electromagnéticas invisibles en el aire y las convierte en señales eléctricas que pueden ser identificadas y procesadas por chips electrónicos durante la recepción de la señal.

Desde las pequeñas antenas incorporadas dentro de los relojes inteligentes y teléfonos móviles a las antenas de estaciones base a gran escala y las antenas de comunicación por satélite, las antenas varían en forma, tamaño y rendimiento. Independientemente de la forma, su misión principal es garantizar una transmisión de señal inalámbrica estable, eficiente y de baja pérdida, que sienta las bases para la interconexión de todos los dispositivos inalámbricos.

2. Principio básico de funcionamiento de las antenas

El principio de trabajo de las antenas se basa en la inducelectromagnética y la teoría de la radiación de ondas electromagnéticas. Cuando la corriente alterde de alta frecuencia fluye a través del conductor de la antena, se generará un cambio de campo electromagnético alrededor del conductor. Con el cambio continuo de frecuencia de corriente, el campo electromagnético se rompe de la restricción del conductor y se propaghacia el exterior en forma de ondas electromagnéticas.

Correspondencia de impedes es la clave del núcleo para garantizar la operación eficiente de las antenas. La antena tiene que coincidir con la impedancia de las líneas de transmisión, chips y medios de aire. Una buena adaptación de impedancia puede minimizar la reflexión de la señal y la pérdida de energía; De lo contrario, la mayor parte de la energía de señal será consumida en el circuito en forma de calor, lo que resulta en una mala estabilidad de la señal y corta distancia de transmisión.

3. Clasificación común de productos de antena

La industria de las antenas tiene una amplia variedad de productos, que pueden ser clasificados de acuerdo a la estructura, directividad, frecuencia de aplicación y forma de instalación. La clasificación general en la industria es la siguiente:

3.1 clasificación por forma estructural

Dipolo antenaCompuesto por dos partes de metal conductoras simétricas, tiene características de radiación omnidireccional, con una ganancia estándar de aproximadamente 2,15 dBi. Es la antena más básica y ampliamente utilizada, comúnmente utilizada en routers, estaciones base de comunicaciones móviles y equipos inalámbride corta distancia.
Antena monopolo: consiste en una sola unidad de radiación conductora, con estructura simple y bajo costo. Se utiliza principalmente en antenas montadas en vehículos, dispositivos portátiles y pequeños productos electrónicos de consumo.
Antena de parche Microstrip: fabricado en parche metálico y sustrdieléctrico, con aspecto plano y compacto. Es fácil de integrar en equipos, ampliamente utilizados en teléfonos inteligentes, módulos Bluetooth y dispositivos terminales IoT.
Yagi-Uda antena: equipado con estructuras de dirección y reflector, con fuerte directividad y alta ganancia. Es adecuado para la recepción de señales direccionales de larga distancia, como la comunicación por radio al aire libre y los sistemas de monitorización remota.

3.2 clasificación por directividad de las radiaciones

Antena omnidireccional: irradia señales uniformemente en todas las direcciones horizontales. Tiene una amplia cobertura pero baja ganancia, adecuado para routers de interior, dispositivos de casa inteligente y cobertura de estaciones base móviles.
Antena de dirección: concentra la energía de señal en una dirección específica, con alta ganancia y larga distancia de transmisión. Los tipos más comunes incluyen antenas de panel y antenas de cuerno, que se utilizan para la comunicación exterior de larga distancia punto a punto.

3.3 clasificación por escenario de aplicación

Antenas de grado de consumidor: pequeño tamaño, bajo consumo y bajo coste, aplicado a teléfonos móviles, auriculares Bluetooth, relojes inteligentes y routers domésticos.
Antenas de grado industrial: carcasa resistente, resistente al agua, a prueba de polvo y rendimiento anti-interferencia, adecuado para IoT industrial, smart City, equipos de producción automati.

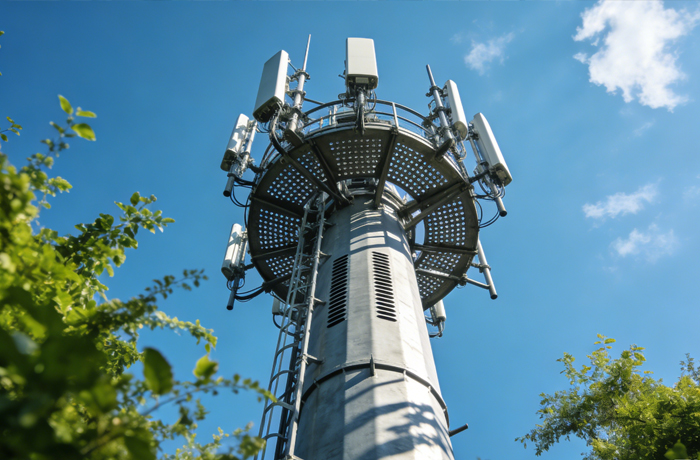

Antenas de estación Base de comunicacionesAlta potencia y alta estabilidad, soporte de bandas de frecuencia de comunicación 4G, 5G y 6G, realización de tareas de cobertura de señal de gran área.

4. Parámetros técnicos básicos de productos de antena

Para seleccionar y evaluar los productos de antena profesional, es necesario centrarse en los parámetros básicos universales de la industria, que determinan directamente el rendimiento de la señal y el rango de aplicación de las antenas:

4.1 ganancia de la antena

Ganancia (unidad: dBi) se refiere a la capacidad de una antena para concentrar la energía de radiación en una dirección específica. Las antenas de alta ganancia pueden amplificar la intensidad de la señal y extender la distancia de transmisión, pero el ángulo de cobertura de la señal es estrecho; Las antenas de baja ganancia tienen una amplia cobertura y son adecuadas para la transmisión de señal omnidireccional de corta distancia. Por ejemplo, las antenas domésticas ordintienen una ganancia de 2-5 dBi, mientras que las antenas industriales de panel de alta ganancia pueden alcanzar 15-30 dBi.

Bandas de frecuencia de trabajo

Diferentes protocolos de comunicación corresponden a diferentes bandas de frecuencia. Las bandas de frecuencia comunes incluyen 2.4GHz y 5GHz para Wi-Fi, 800MHz-6000MHz para comunicaciones móviles, y banda de frecuencia sub-G para comunicaciones IoT de baja potencia. La banda de frecuencia determina la penetración de la señal y la pérdida de transmisión: las señales de baja frecuencia tienen una fuerte penetración, mientras que las señales de alta frecuencia tienen una velocidad de transmisión rápida y gran ancho de banda.

4.3 relación de la onda estacion(SWR)

Es un indicador importante para medir la correspondencia de imped. El valor ideal de SWR es 1.0. Cuanto menor sea el valor, menor será la pérdida de reflexión de la señal. Las antenas industriales calificadas requieren SWR − 1.5; Una relación de onda estacionexcesiva dará lugar a la atenuación de la señal y al calentamiento del equipo.

Modo de polarización 4.4

Los principales modos de polarización en la industria son la polarización vertical y la polarización horizontal. La mayoría de las antenas inalámbricas de los consumidores adoptan la polarización vertical; Las antenas de doble polarización se utilizan comúnmente en las estaciones base 5G para mejorar la capacidad de comunicación y la capacidad de antiinterferencia de la señal.

5. Principales campos de aplicación de productos de antenas

Como componente principal de la interconexión inalámbrica, las antenas cubren casi todas las industrias de comunicación electrónica, y los campos de aplicación clave son los siguientes:

5.1 industria de la electrónica de consumo

Las antenas FPC incorporadas y las antenas de cerámica se utilizan ampliamente en teléfonos móviles, tabletas, audio Bluetooth y dispositivos portátiles para satisfacer las necesidades diarias de comunicación inalámbrica de corta distancia, tales como Bluetooth, Wi-Fi y posicionamiento GPS.

5.2 industria de estaciones Base de comunicaciones

Las antenas de estaciones base direccionales de alto rendimiento se utilizan para cobertura de señal 4G/5G. Con la iteración de la tecnología de la comunicación, las antenas multibanda integradas y las antenas inteligentes de formación de haz se han convertido gradualmente en la corriente principal para mejorar la capacidad de la red y la calidad de la cobertura.

5.3 el Internet Industrial de las cosas (IIoT)

Las antenas de banda ancha de baja potencia se aplican a contadores inteligentes, equipos compartidos, sensores industriales y farointeligentes. Se adaptan a entornos industriales complejos y realizan una transmisión de datos estable a largo plazo.

5.4 comunicaciones aeroespaciales y por satélite

Las antenas de satélite de alta precisión y las antenas de cuerno se utilizan en equipos aeroespaciales, satélites de navegación y sistemas de comunicación marítima, realizando la transmisión de señales transregionales de ultra larga distancia. Como fabricante profesional de antenas,DONGGUAN TENGXIANG ELECTRONICS CO.,LTDOptimicontinuamente la tecnología de producción de antenas de alta precisión para cumplir con los estrictos requisitos de los escenarios de comunicación aeroespacial y marina.

6. Situación actual y tendencias de desarrollo de la industria de antenas

Situación actual de la industria

Impulsada por la popularización de 5G, la expansión de IoT y la modernización de la fabricación inteligente, la industria global de antenas mantiene un crecimiento constante. En la actualidad, las antenas de consumo tienen tecnología madura y bajo umbral con una fuerte competencia en el mercado; Las antenas industriales de alta precisión, las antenas de comunicación de ondas milimétricas y las antenas de comunicación satelitienen altas barreras técnicas, y son monopolizadas por los fabricantes profesionales de comunicaciones. TengXiang (DONGGUAN TengXiang ELECTRONICS CO.,LTD), arraigen la industria de fabricación de antenas durante muchos años, se centra en la i + d y la producción de antenas de grado industrial y de grado de consumidor. Mientras tanto, los clientes tienen mayores requisitos para la miniaturide la antena, anti-interferencia, resistencia al clima e integración.

6.2 tendencias de desarrollo futuro

Miniaturización e integraciónCon la miniaturide los equipos electrónicos, las antenas integradas reemplazarán parte de las antenas externas, logrando una estructura compacta y ahorro de espacio.
Millimeter-wave Antenna popularización (en inglés): impulsada por la investigación 6G y la demanda de comunicación de alta velocidad, las antenas de onda milimétrica se convertirán en el núcleo dela comunicación de alto ancho de banda, con una mayor tasa de transmisión y menor retraso.
Tecnología de formado de haz inteligente: las antenas inteligentes pueden ajustar dinámicamente la dirección de la radiación de la señal, evitar eficazmente la interferencia de la señal y mejorar la estabilidad de la comunicación en entornos complejos.
Optimización de baja emisión de carbono y protección ambiental: los fabricantes adoptan materiales de baja pérdida y procesos de producción de ahorro de energía para reducir el consumo de energía de las antenas y cumplir con las normas de protección del medio ambiente mundial. Como fabricante ecológico, TengXiang promueve activamente la producción verde y optimila utilización de materiales para lograr un desarrollo sostenible.

7. conclusión

Las antenas son la columna vertebral invisible de la era de la comunicación inalámbrica. Ya se trate de productos electrónicos de consumo diario o grandes sistemas de comunicación industriales, los productos de antena de alta calidad son la garantía básica para una transmisión de señal estable. Con la continua innovación de la tecnología de la comunicación, la industria de las antenas está evolucionando hacia la alta frecuencia, la alta ganancia, la miniaturización y la inteligencia. Como un proveedor fiable de antenas, DONGGUAN TENGXIANG ELECTRONICS CO.,LTD insiste en la optimización del producto y la iteración tecnológica. Para los profesionales de la industria, dominar la clasificación de la antena, los parámetros principales y las características de la aplicación es propicio para la selección precisa del producto, el diseño del esquema y la optimización técnica, con el fin de adaptarse al rápido desarrollo del mercado de las comunicaciones inalámbricas y aprovechar las oportunidades de desarrollo industrial.
